Aglomerados de Nitruro de Boro 3M™ Grado Cooling Filler

Aglomerados de Nitruro de Boro 3M Grado Cooling Filler

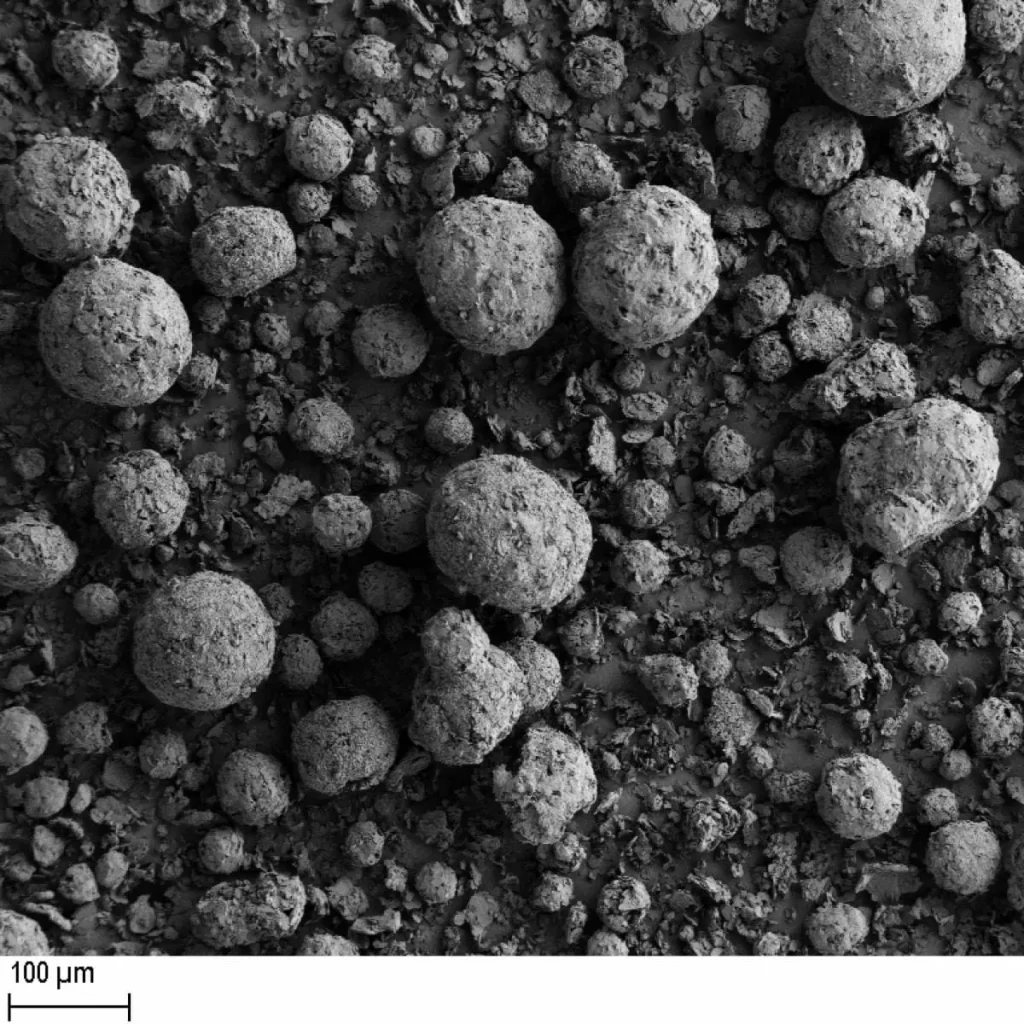

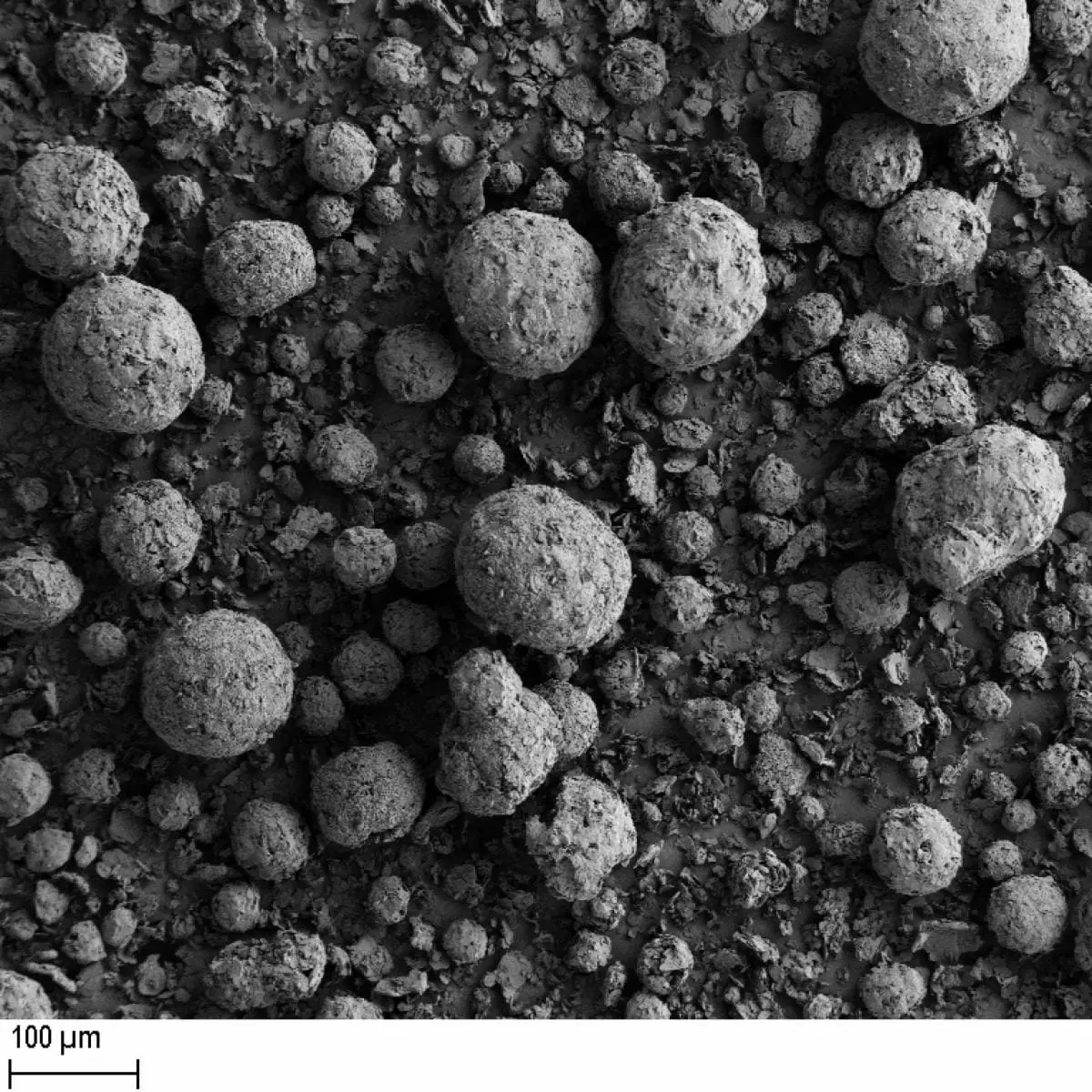

Los Aglomerados de Nitruro de Boro 3M Grado Cooling Filler son aglomerados orientados aleatoriamente de plateletas individuales de nitruro de boro cristalino.

Con excelentes capacidades de transferencia de calor, estos aglomerados pueden ayudar a lograr W/m*K mucho más altos en comparación con los aditivos minerales o de óxido.

Características principales

• Los aglomerados blandos se adaptan a la flexibilidad de la matriz polimérica.
• Los Aglomerados de Nitruro de Boro 3M Grado Cooling Filler son especialmente buenos para materiales finos de interfaz térmica (TIM) que requieren una transferencia de calor consistente y una alta conductividad a través del plano de la pieza.
• Control de la Viscosidad del Compuesto Adaptabilidad Excelente Disipación del Calor Alta conductividad a través del plano de la pieza Excelente para la conductividad a través del plano Los Aglomerados de Nitruro de Boro 3M Grado Cooling Filler son una gran elección para aplicaciones que requieren una alta disipación de calor a través del plano de la pieza y una transferencia de calor consistente.
• Las plateletas aglomeradas orientadas aleatoriamente crean una conductividad térmica isotrópica que funciona incluso para materiales muy finos.
• Los aglomerados son excelentes para materiales de interfaz térmica (TIM) y otras aplicaciones que requieren la disipación de calor lejos de componentes valiosos como chips, LED, CPU y celdas de batería EV.
• Una completa selección de Nitruro de Boro 3M grado Cooling Filler incluye plateletas, hojuelas y aglomerados para satisfacer una gama completa de especificaciones de rendimiento para conductividad térmica en el plano y a través del plano de la pieza.

Información adicional

Grados de Aglomerados de Nitruro de Boro 3M Grado Cooling Filler 3M: CFA 50M Una mezcla (M) de aglomerados, plateletas y clusters de nitruro de boro es excelente para resinas de encapsulado y para la encapsulación de dispositivos electrónicos.

CFA 250S Las plateletas de nitruro de boro se secan por pulverización con un aglutinante inorgánico para obtener granulados esféricos (S) de alta fluidez y velocidad de dosificación durante la alimentación.

Son ideales para almohadillas de gestión de interfaz térmica (TIM).

CFA 150 Los aglomerados blandos permiten altas cargas de relleno y conductividad térmica isotrópica.

CFA 150 se utiliza para resinas de encapsulado y láminas o almohadillas TIM adaptables con líneas de unión finas por encima de 200 µm.

CFA 100 Los aglomerados blandos ofrecen los mismos usos y ventajas que el CFA 150, pero pueden utilizarse para materiales con líneas de unión más finas de 150-200 μm.

CFA 75 Los aglomerados blandos ofrecen los mismos usos y ventajas que el CFA 100, pero pueden utilizarse para materiales con líneas de unión tan finas como 100-150 μm.

Tipo Distribución del Tamaño de las Partículas (μm) Densidad volumétrica, DIN (g/cm³) Superficie (m²/g) d(0.1) µm d(0.5) µm d(0.9) µm CFA 50M 5-10 15-30 35-70 0.1-0.4 <3.5 CFA 100 10-35 50-80 95-145 0.25-0.4 <3.0 CFA 150 20-80 120-200 240-360 0.3-0.55 <3.0 CFA 250S 8-20 40-100 120-210 0.3-0.6 <4.5 Densidad aparente determinada según ASTM B329/ISO 3923-2 (densidad Scott) y según ISO 23145-2 (densidad DIN) Distribución del tamaño de partículas medida mediante dispersión de luz láser (Mastersizer 2000, dispersión en etanol) Para fines de cálculo: Densidad del hBN a granel 2,25 g/cm³
