Grados de los Pernos

Los Pernos son sujetadores de acero con cabeza y roscas macho externas. Se utilizan para ensamblar dos objetos sin rosca, generalmente con el uso de una tuerca.

La compra del Perno del Grado correcto asegurará que tenga una unión sólida y duradera de dos materiales. Esta guía le mostrará los diferentes grados de pernos en los tamaños y métricas habituales.

Utilidad de los Grados de los Pernos

Los grados de los pernos se refieren a la resistencia mecánica de los mismos. Los grados más comunes son los grados 8.8, 10.9 y 12.9. El grado 8.8 se utiliza para aplicaciones ligeras, el grado 10.9 para aplicaciones medias y el grado 12.9 para aplicaciones pesadas.

El sistema de clasificación más común utilizado para los pernos es el sistema SAE, pero también puede encontrar sistemas de clasificación métricos.

Hay varios grados de pernos, pero los tres grados comunes para SAE son 2, 5 y 8. Las clases comunes (grados) para el sistema métrico son 5.8, 8.8, 10.9 y 12.9. Cada grado tiene una resistencia de perno específica.

Independientemente del sistema utilizado para clasificar los pernos, cuanto mayor sea el número, más fuerte será el perno. Para la mayoría de las aplicaciones domésticas y automotrices, no necesitará nada más que una fuerza de pernos de grado 8 o una clase métrica 10.9.

Sistemas de Grados de Pernos

Los pernos están hechos de diferentes grados de acero. El grado de un perno determina la cantidad máxima de tensión (resistencia a la tracción) que puede soportar el perno. La resistencia a la tracción es la cantidad de tirón que puede soportar el perno antes de romperse.

El método utilizado para apretar el perno también depende del grado del perno. Los grados se indican en la parte superior de los pernos como números en relieve o guiones. Hay tres sistemas principales de clasificación de pernos: SAE, Métrico y ASTM.

Grados de los Pernos según el Standard Utilizado

Grados de Pernos SAE:

Los estándares para los grados de resistencia de los pernos en los EE. UU. Se establecen de acuerdo con un sistema desarrollado por la SAE (Sociedad de Ingenieros Automotrices). El sistema de marcado SAE utiliza rayas en relieve en la cabeza del perno para indicar la resistencia.

Grados de Pernos Métricos:

Los grados métricos se establecen de acuerdo con las reglas establecidas por la ISO (Organización Internacional de Normalización). Los grados constan de dos números separados por un punto. La clase de propiedad se expresa en números elevados o deprimidos en la parte superior o lateral de la cabeza del perno.

Grados de Pernos de ASTM:

El estándar de grados de ASTM lo establece la Sociedad Estadounidense de Pruebas y Materiales. Sus grados de resistencia están indicados por la letra A más tres números estampados en la cabeza del perno.

Grados SAE

Los Grados de los Pernos SAE (Society of Automotive Engineers) se refieren a la resistencia mecánica de los mismos. Los grados más comunes son los grados 2, 5 y 8. El grado 2 se utiliza para aplicaciones ligeras, el grado 5 para aplicaciones medias y el grado 8 para aplicaciones pesadas.

Pernos SAE Grado 2

• Marcado de la cabeza: Sin marcas
• Material: acero de bajo o medio carbono
• Rango de tamaño: 1/4 de pulgada a 3/4 de pulgada
  • Carga de prueba (psi): 55,000
  • Min. Fuerza de producción (psi): 57,000
  • Min. Resistencia a la tracción (psi): 74.000
• Rango de tamaño: 7/8 pulgadas a 1-1 / 2 pulgadas
  • Carga de prueba (psi): 33,000
  • Min. Fuerza de producción (psi): 36,000
  • Min. Resistencia a la tracción (psi): 60.000

Pernos SAE Grado 5

• Marcado de la cabeza: tres líneas radiales
• Material: acero al carbono medio, templado y revenido
• Rango de tamaño: 1/4 pulgada a 1 pulgada
  • Carga de prueba (psi): 85,000
  • Min. Fuerza de producción (psi): 92,000
  • Min. Resistencia a la tracción (psi): 120.000
• Rango de tamaño: más de 1 pulgada a 1-1 / 2 pulgadas
  • Carga de prueba (psi): 74,000
  • Min. Fuerza de producción (psi): 81,000
  • Min. Resistencia a la tracción (psi): 105.000

Pernos SAE Grado 8

• Marcado de la cabeza: 6 líneas radiales
• Material: acero de aleación de carbono medio, templado y revenido
• Rango de tamaño: 1/4 pulgada a 1-1 / 2 pulgada
  • Carga de prueba (psi): 120.000
  • Min. Fuerza de producción (psi): 130,000
  • Min. Resistencia a la tracción (psi): 150.000

Grado A325

Este perno es un perno de especificación ASTM que está disponible en muchas tiendas de mejoras para el hogar y automotrices. Es prácticamente idéntico en términos de resistencia y propiedades químicas y físicas que un perno SAE Grado 5.

• Marcado de la cabeza: A325
• Material: acero al carbono o aleado con o sin boro
• Rango de tamaño: 1/2 pulgada a 1-1 / 2 pulgada
  • Carga de prueba (psi): 85,000
  • Min. Fuerza de producción (psi): 92,000
  • Min. Resistencia a la tracción (psi): 120.000

Grados Métricos

Los Grados Métricos se refieren a la resistencia mecánica de los mismos. Los grados más comunes son los grados 4.6, 8.8 y 10.9. El grado 4.6 se utiliza para aplicaciones ligeras, el grado 8.8 para aplicaciones medias y el grado 10.9 para aplicaciones pesadas.

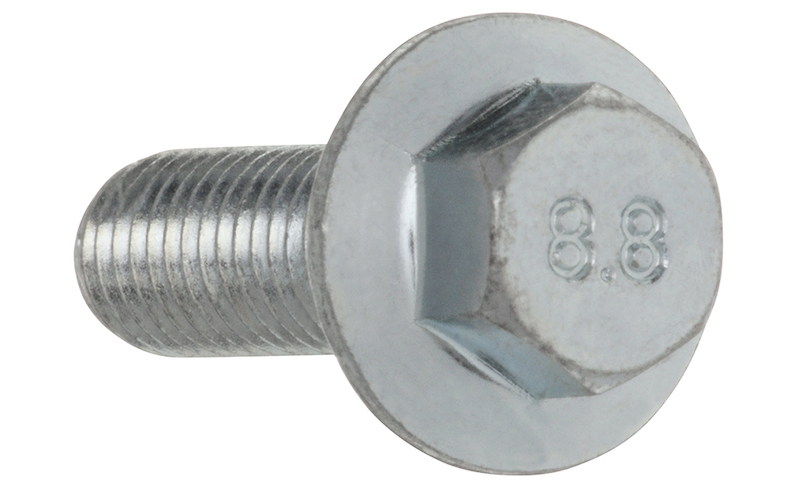

Clase 8.8

• Marcaje de la cabeza: 8.8
• Material: acero al carbono medio, templado y revenido
• Rango de tamaño: todos los tamaños por debajo de 16 mm
  • Carga de prueba (MPa): 580
  • Min. Fuerza de producción (MPa): 640
  • Min. Resistencia a la tracción (MPa): 800
• Rango de tamaño: 16 mm a 72 mm
  • Carga de prueba (MPa): 600
  • Min. Fuerza de producción (MPa): 660
  • Min. Resistencia a la tracción (MPa): 830

Clase 10.9

• Marcaje de la cabeza: 10,9
• Material: acero de aleación, templado y revenido
• Rango de tamaño: 5 mm a 100 mm
  • Carga de prueba (MPa): 830
  • Min. Fuerza de producción (MPa): 940
  • Min. Resistencia a la tracción (MPa): 1040

Clase 12.9

• Marcaje de la cabeza: 12,9
• Rango de tamaño: 1,6 mm a 100 mm
  • Carga de prueba (MPa): 970
  • Min. Fuerza de producción (MPa): 1,100
  • Min. Resistencia a la tracción (MPa): 1,220
